Exigences pour la photographie de lunettes virtuelles

Photographie pour l’essayage virtuel

Étant donné que ces éléments sont vus de loin et que tous les détails ne peuvent pas être clairement visibles, les éléments sont simplifiés et tous les détails ne sont pas inclus sur la monture. En particulier, aucune attention n’est portée à l’intérieur de la monture, car il n’est pas visible lorsqu’elle est portée sur le visage.

TYPE DE PRODUIT
DESCRIPTION
EXIGENCES PHOTOGRAPHIQUES
REMARQUES SUPPLÉMENTAIRES

VTO UNIQUEMENT

Entrées minimales utilisées uniquement pour la création d’actifs VTO.

  • Vue de face

  • Branche gauche

  • Branche droite

  • Vue de dessus* (préférée)

  • Angle 45° (préféré)

Si toutes les paires sont symétriques dans les détails/les marques externes, une seule photo de branche est acceptable
La photo de dessus est requise pour les modèles enveloppants

Spécifications des fichiers

  • Chaque fichier image ne doit pas dépasser 5 Mo

  • Assurez-vous que les images incluent les données EXIF (en particulier la longueur focale)

  • Assurez-vous que l’éclairage des montures sur les photos correspond à la manière dont vous souhaitez que les montures soient représentées dans les ressources numériques (par exemple, rétroéclairage ou lumière naturelle)

  • Le nombre de photos pour chaque SKU doit être identique

  • La convention de nommage doit être cohérente pour tous les SKU et angles (ex. : 123456_1, 123456_2, 123456_3)

  • Le recadrage et la taille des montures doivent être cohérents

  • Les images doivent être fournies au format .jpg ou .png

  • Une photo à 45° est souvent fournie par le fabricant ; si elle est disponible, il est recommandé de l’inclure


La photographie réelle est préférée aux rendus 3D.

Exemple d’exigence photographique

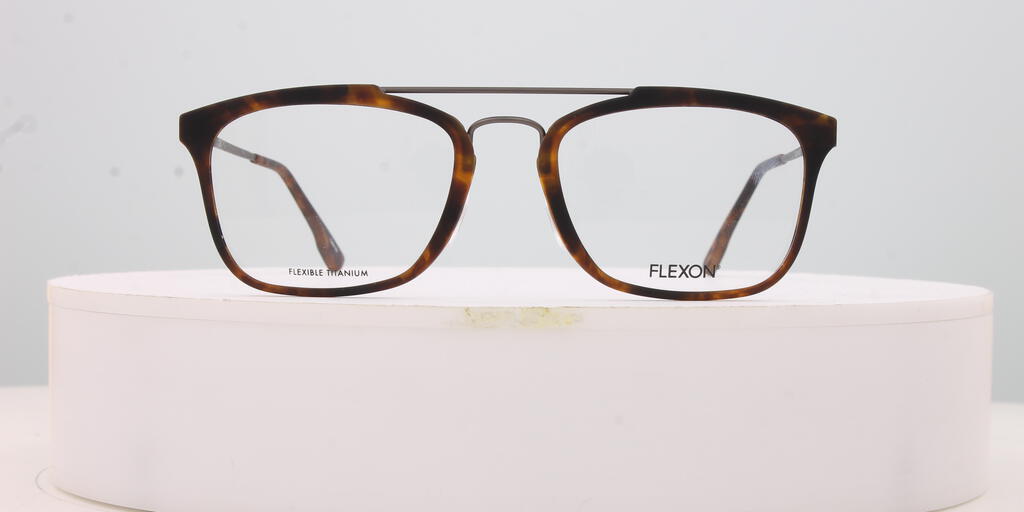

  • FACE (OBLIGATOIRE)


front-jpeg

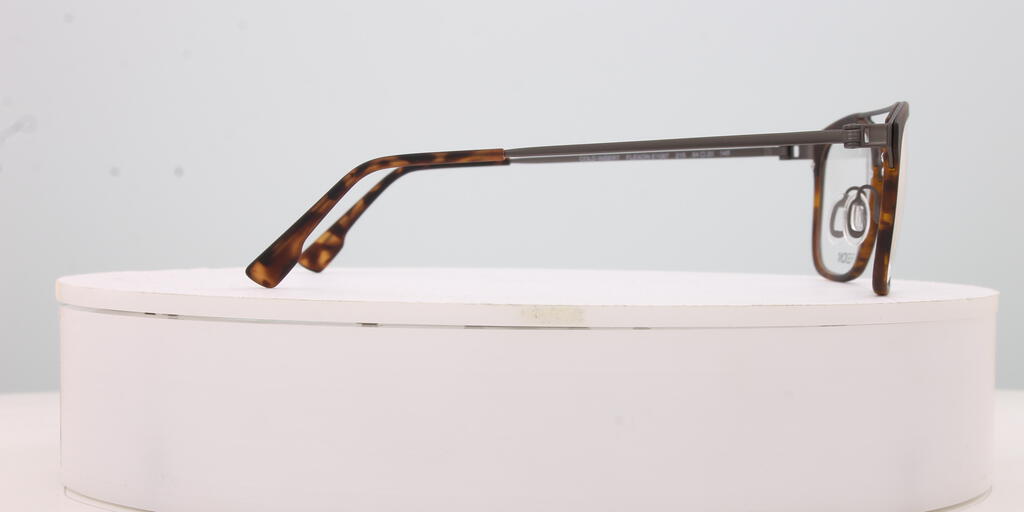

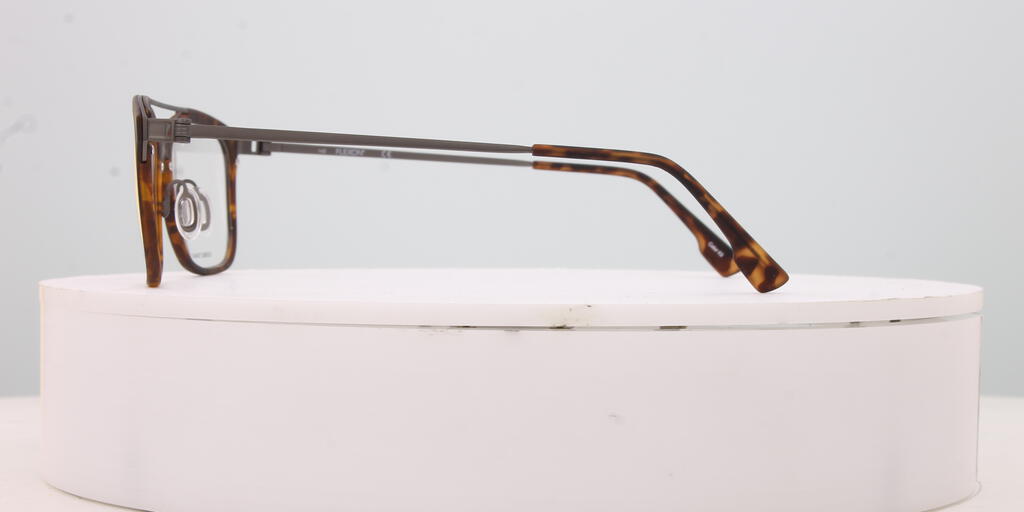

BRANCHE GAUCHE (OBLIGATOIRE)

BRANCHE DROITE (OBLIGATOIRE)

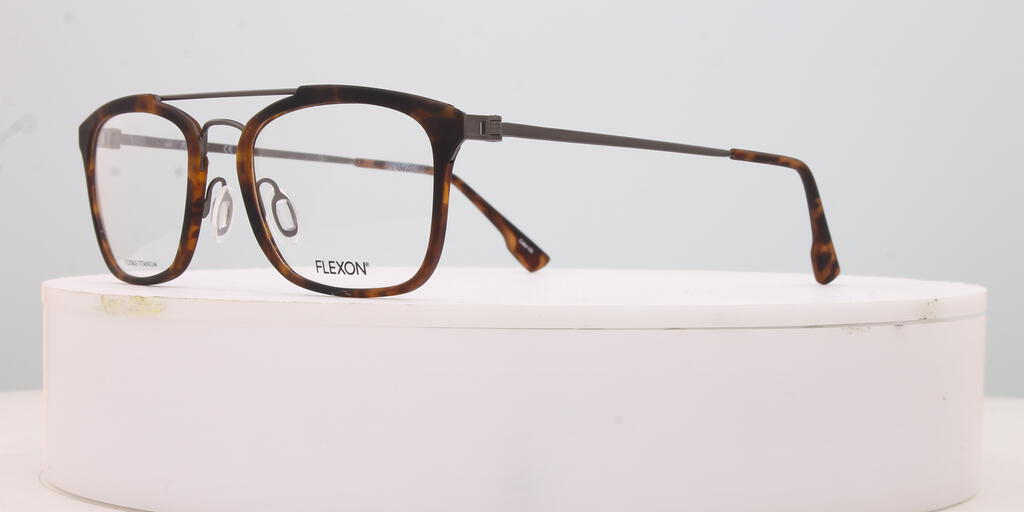

45° (PRÉFÉRÉ)

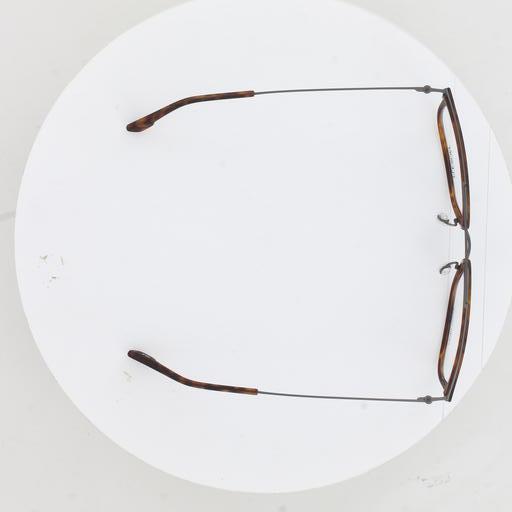

VUE DE DESSUS (PRÉFÉRÉE) Obligatoire pour les modèles enveloppants



Minimisation de la distorsion de perspective

Toutes les photos doivent être prises sur le même plan que les lunettes et respecter les exigences suivantes pour minimiser la distorsion (déformation) qui pourrait entraîner une représentation virtuelle avec des formes et des mesures incorrectes.

Directives

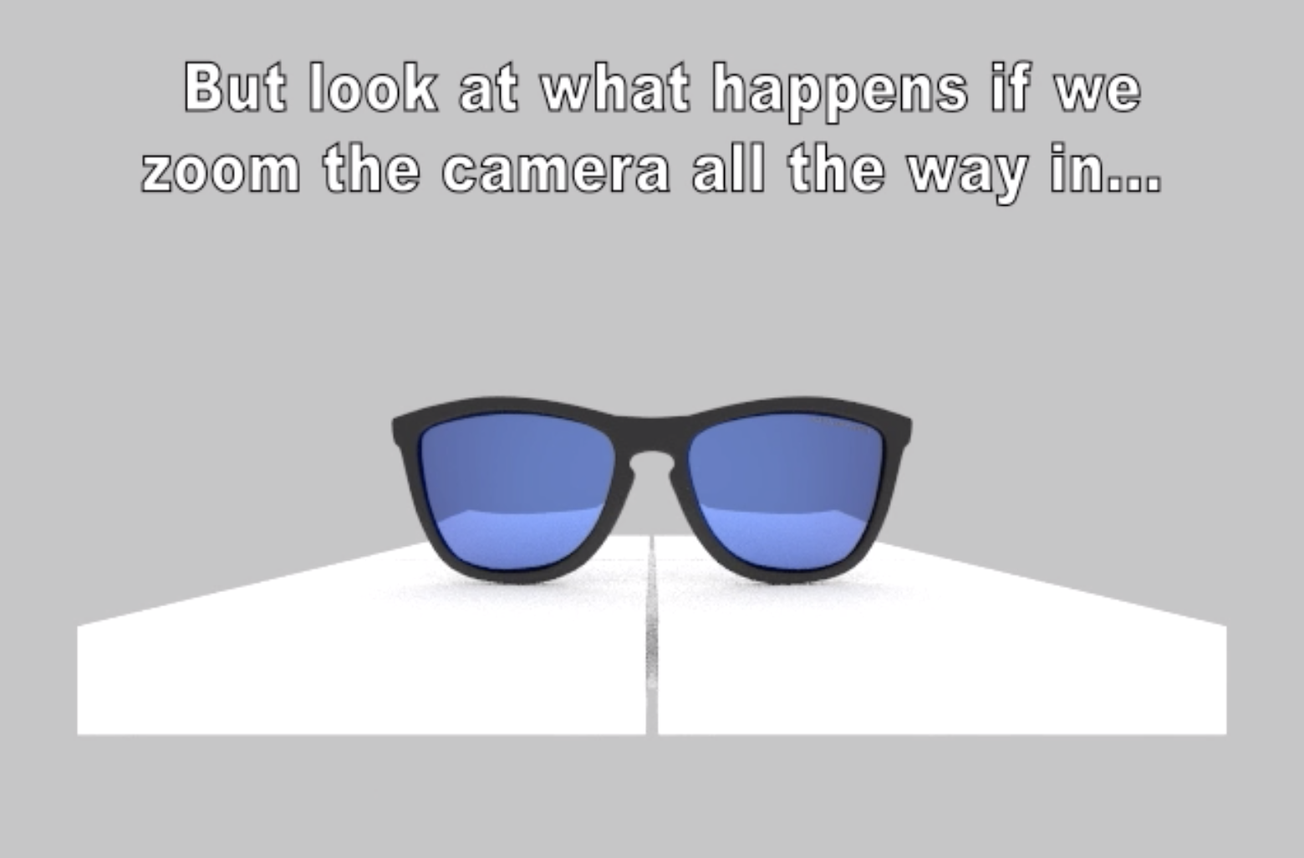

Pour minimiser la distorsion, il est important que l’appareil photo soit placé aussi loin que possible des lunettes. Pour garder les lunettes à une taille raisonnable sur la photo, utilisez l’objectif avec la plus grande longueur focale disponible. Nous recommandons au moins 200 mm.

Longueur focale

Lors d’un test récent :

  • Une longueur focale de 200 mm nécessitait que l’appareil soit placé au moins à 155 cm (61 pouces) des lunettes.

  • Une longueur focale de 300 mm nécessitait une distance d’au moins 231 cm (91 pouces).

L’essentiel est d’utiliser une longue focale et d’être aussi éloigné que possible, tout en gardant les lunettes visibles dans le cadre.

1309282b-e3e7-4b53-b239-9eae2433cb14-png

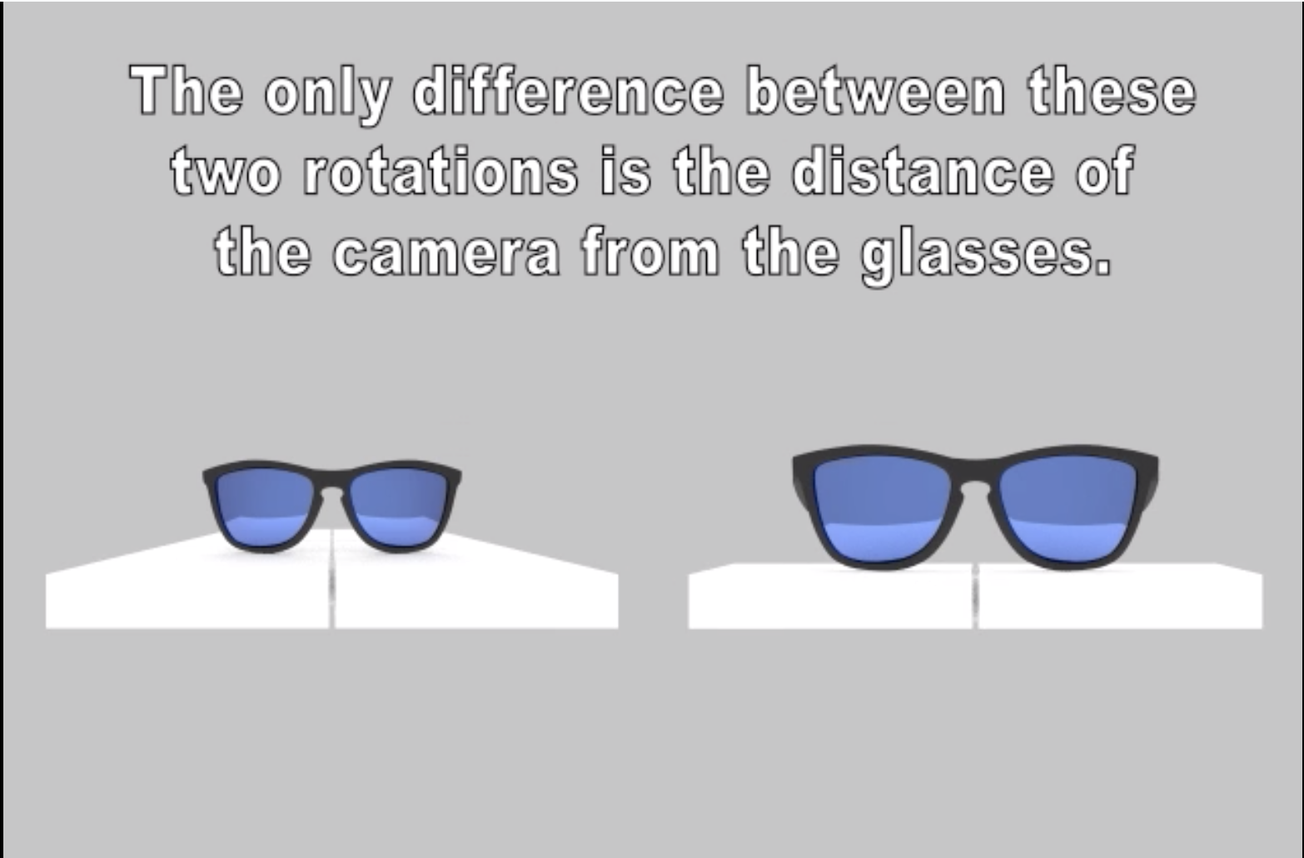

 6108402b-467b-4279-bfe2-efb1ee21afce
  • Assurez-vous que les lunettes sont placées sur un plan plat et horizontal

  • Marquez le centre horizontal du pont (qui divise le pont)

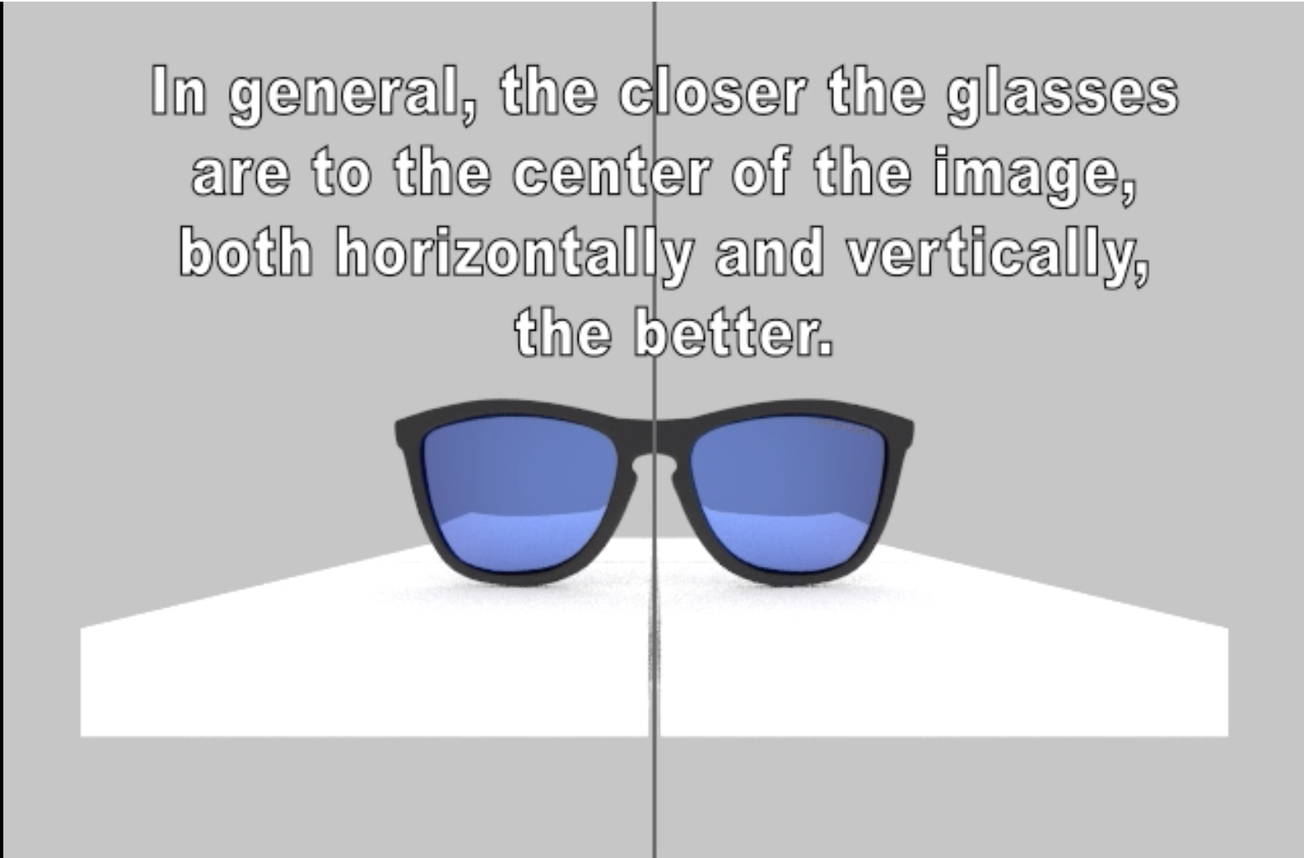

  • Positionnez l’appareil photo de manière à ce que les lunettes soient centrées verticalement dans le cadre

  • Assurez-vous que l’appareil photo est de niveau

  • Si l’inclinaison est trop importante et que les lunettes sont miroir par rapport au centre (comme c’est souvent le cas en modélisation), une distorsion importante peut être introduite.

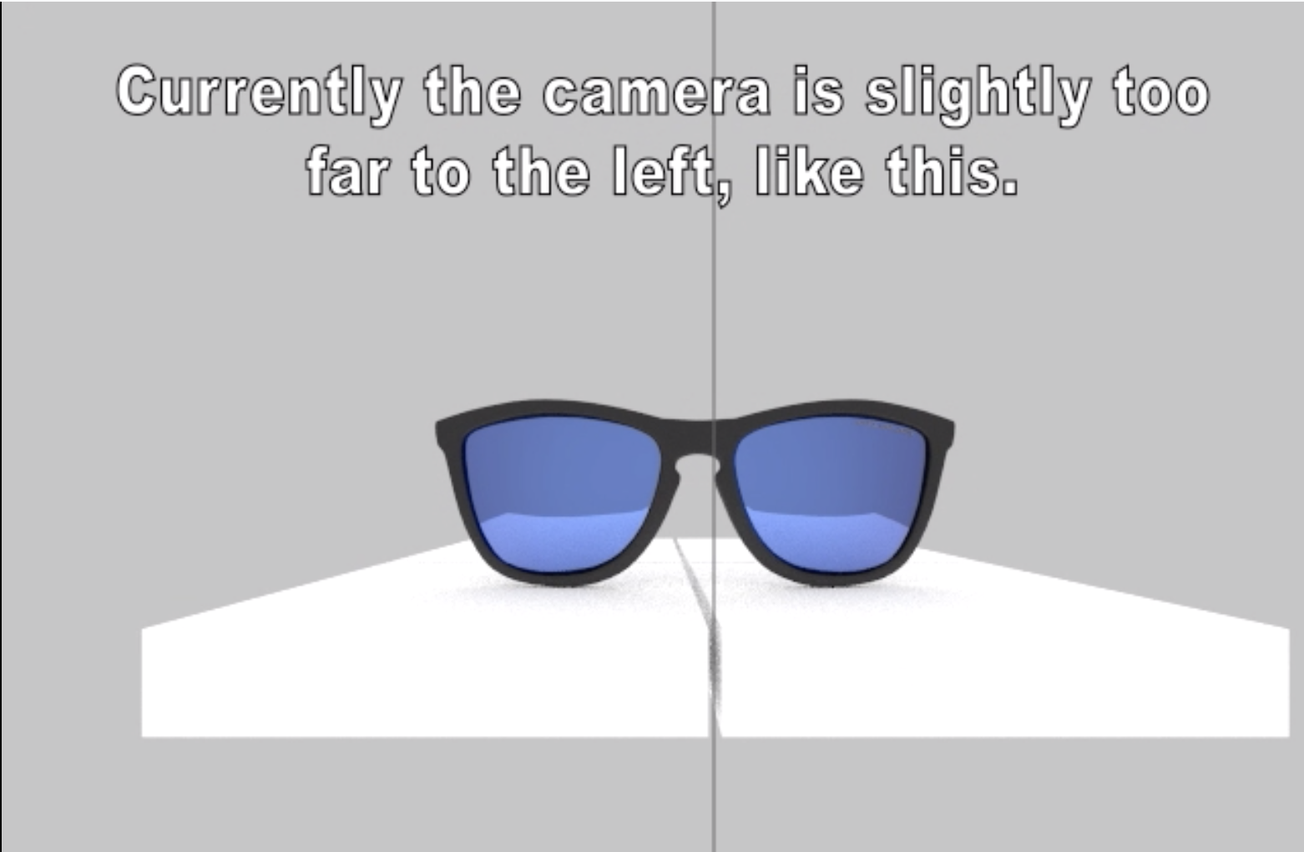

5b677d18-23f1-44ee-a482-4b6fcbec0211

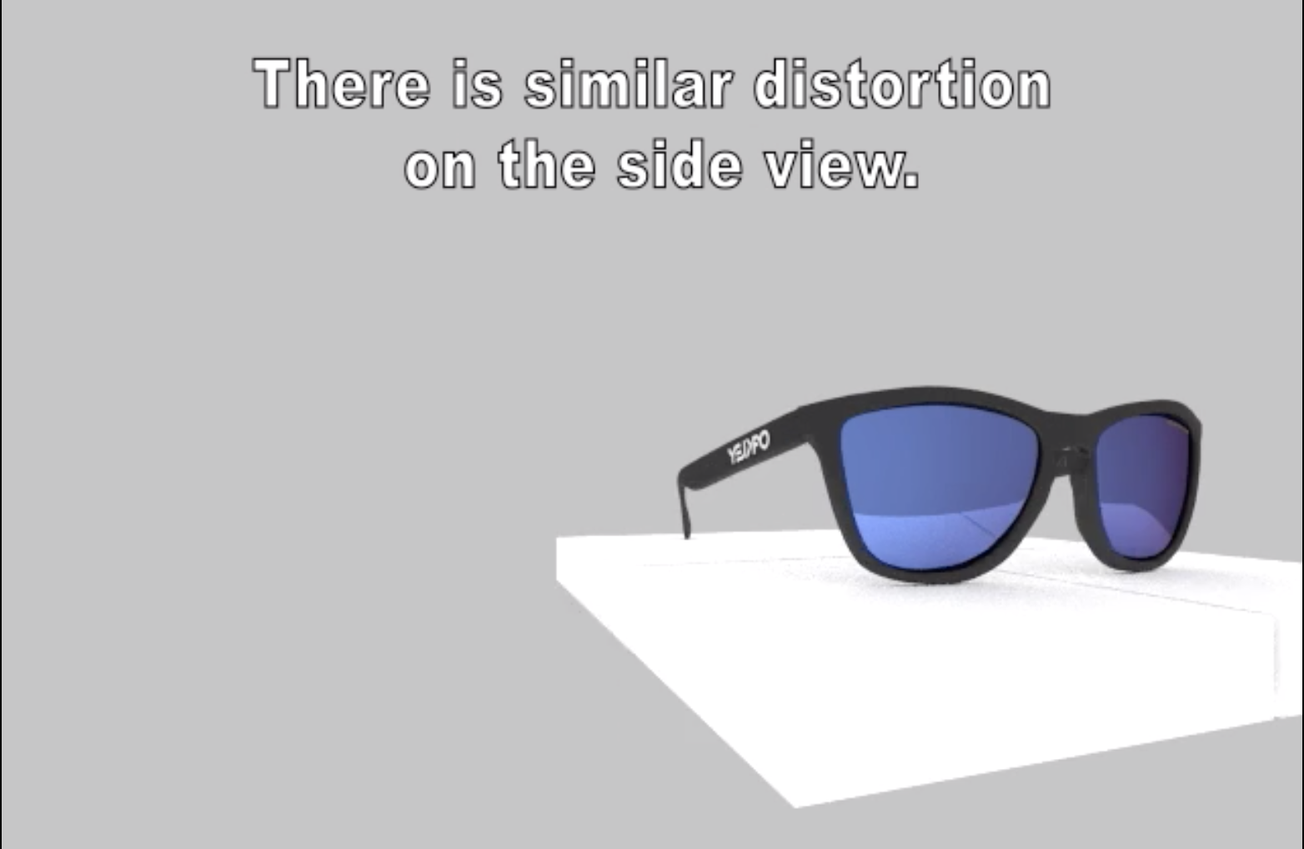

56370fd1-f9bc-4c71-9abe-7096ac8cd460

248a58c6-262d-41a1-a6cc-41c666b317b0

f8f9ad82-1e3f-4c1f-b069-10fca084f5e8

Directives avancées pour les SKU de niveau 1
Informations sur la hauteur et la distance de la caméra

La liste des exigences de cette section vous aidera également à suivre certaines des meilleures pratiques pour minimiser la distorsion, comme vous assurer que la caméra est bien de niveau et que les lunettes sont centrées horizontalement et verticalement.

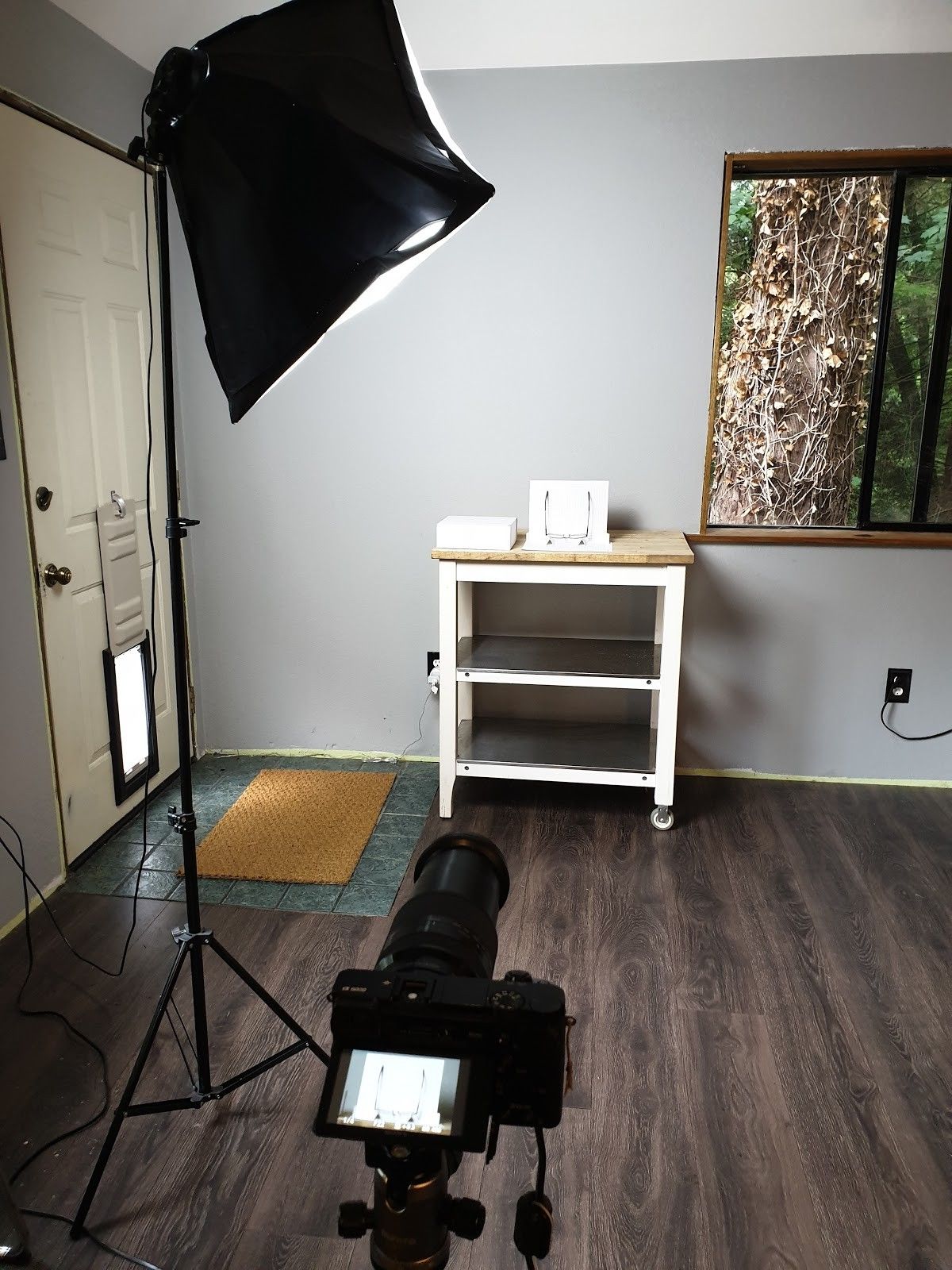

L’objectif des instructions suivantes est de s’assurer que le centre du capteur de la caméra et le centre des lunettes soient alignés sur toutes les images. Pour atteindre cet objectif, la première étape consiste à utiliser un trépied ou une surface fixe où la position de la caméra reste stable, comme illustré dans le schéma ci-dessous.

Pour garantir cela pour toutes les vues, deux objets auxiliaires sont nécessaires :

  • un bloc suréleveur (75 mm de hauteur)

  • des triangles suréleveurs (20 mm de hauteur ou 23,1 mm de chaque côté)


Procédure pour configurer la distance et la hauteur de la caméra par rapport aux lunettes :

  1. Configurer les lunettes en vue de dessus (en utilisant les triangles suréleveurs) et reculer la caméra jusqu’à ce que la paire complète de lunettes soit visible avec de bonnes marges.

    • Cela définit la distance de la caméra par rapport aux lunettes (distance entre les lunettes et le point de connexion objectif/boîtier de la caméra).

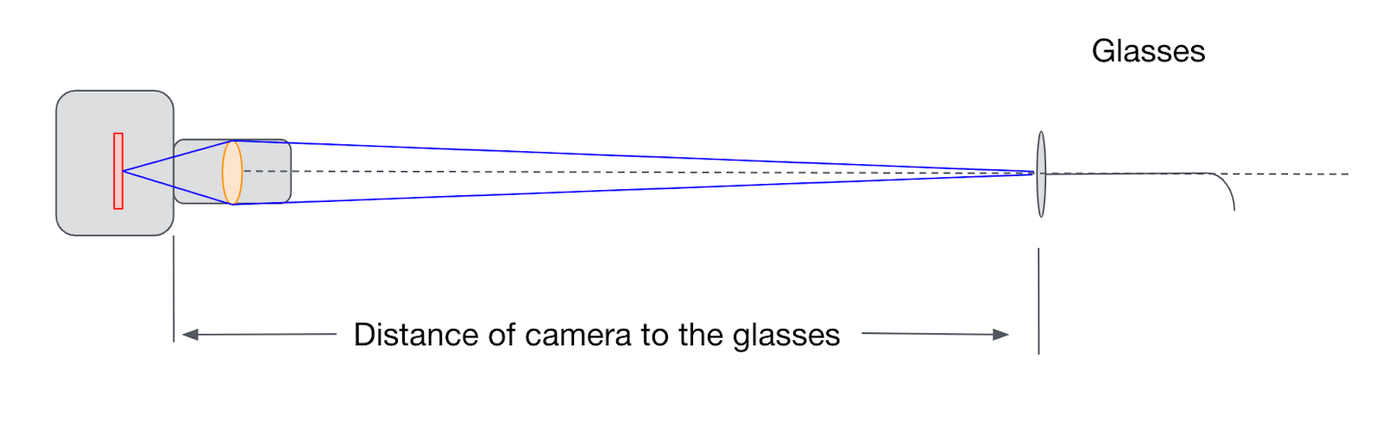

    • L’illustration ci-dessous montre comment mesurer cette distance.

  2. Avant de régler la hauteur de la caméra, essayez de l’orienter aussi droit et de niveau que possible.

  3. Placez le bloc suréleveur sur la surface et mettez les lunettes dessus, en commençant par la vue de face.

  4. En partant d’une caméra plus basse que les lunettes, remontez-la jusqu’à ce que le bas des lunettes soit visible.

    • Cela doit permettre d’aligner le centre de la caméra et le centre des lunettes.

    • Si une différence de hauteur subsiste, elle peut être mesurée en soustrayant la hauteur du centre des lunettes au sol de la hauteur du centre de l’objectif au sol.

  5. Avec cette configuration, la caméra peut rester au même endroit pour toute la séance photo.

    • Veuillez noter la distance de la caméra aux lunettes ainsi que la hauteur de la caméra par rapport aux lunettes avec les images.

74e3b737-12e7-4489-b79a-d395043b3922

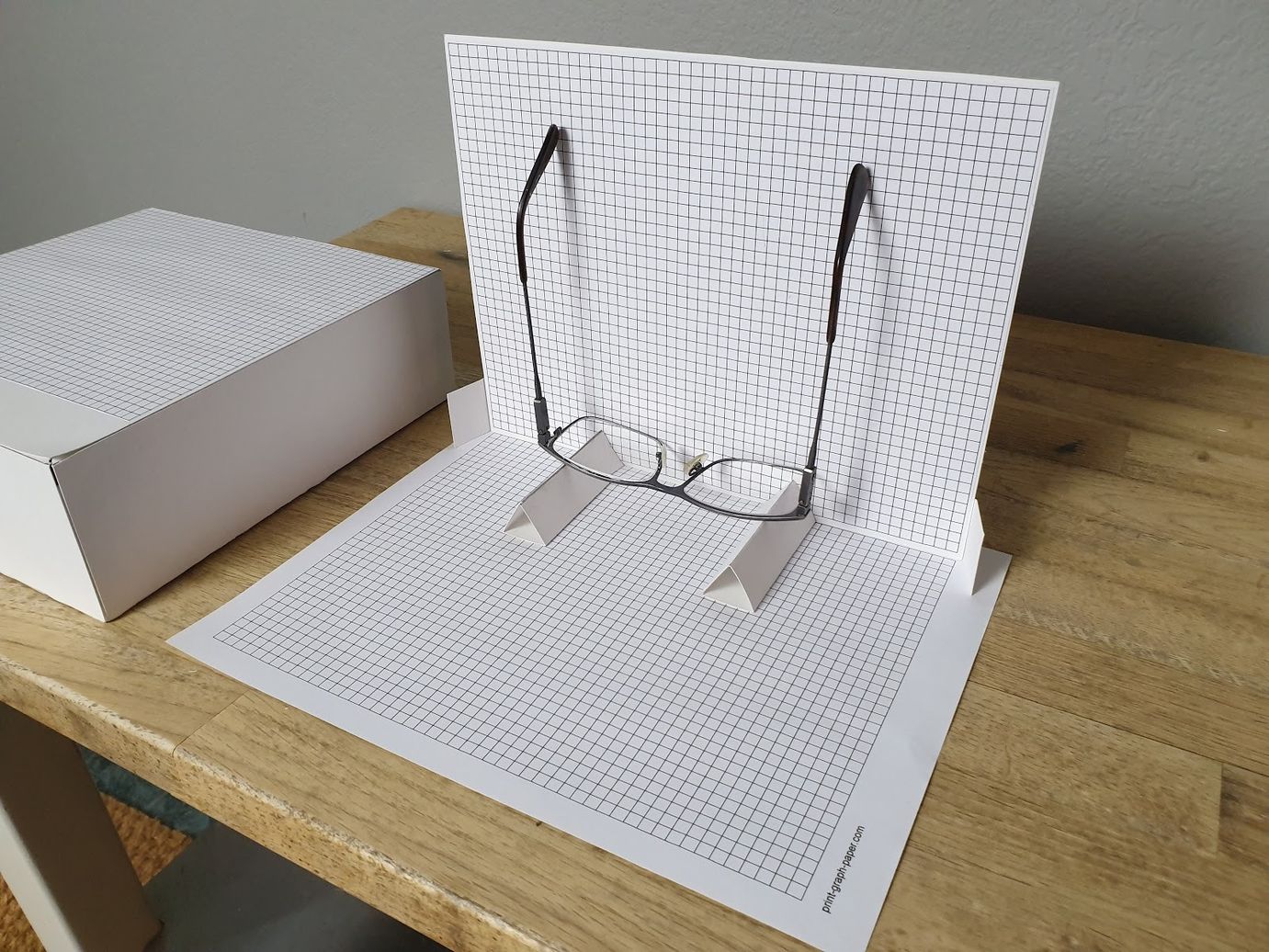

233f182c-b046-4697-ba50-2a0f2f673af3

198e097a-23b9-4146-9b44-e1c7587cb46c

Exemples

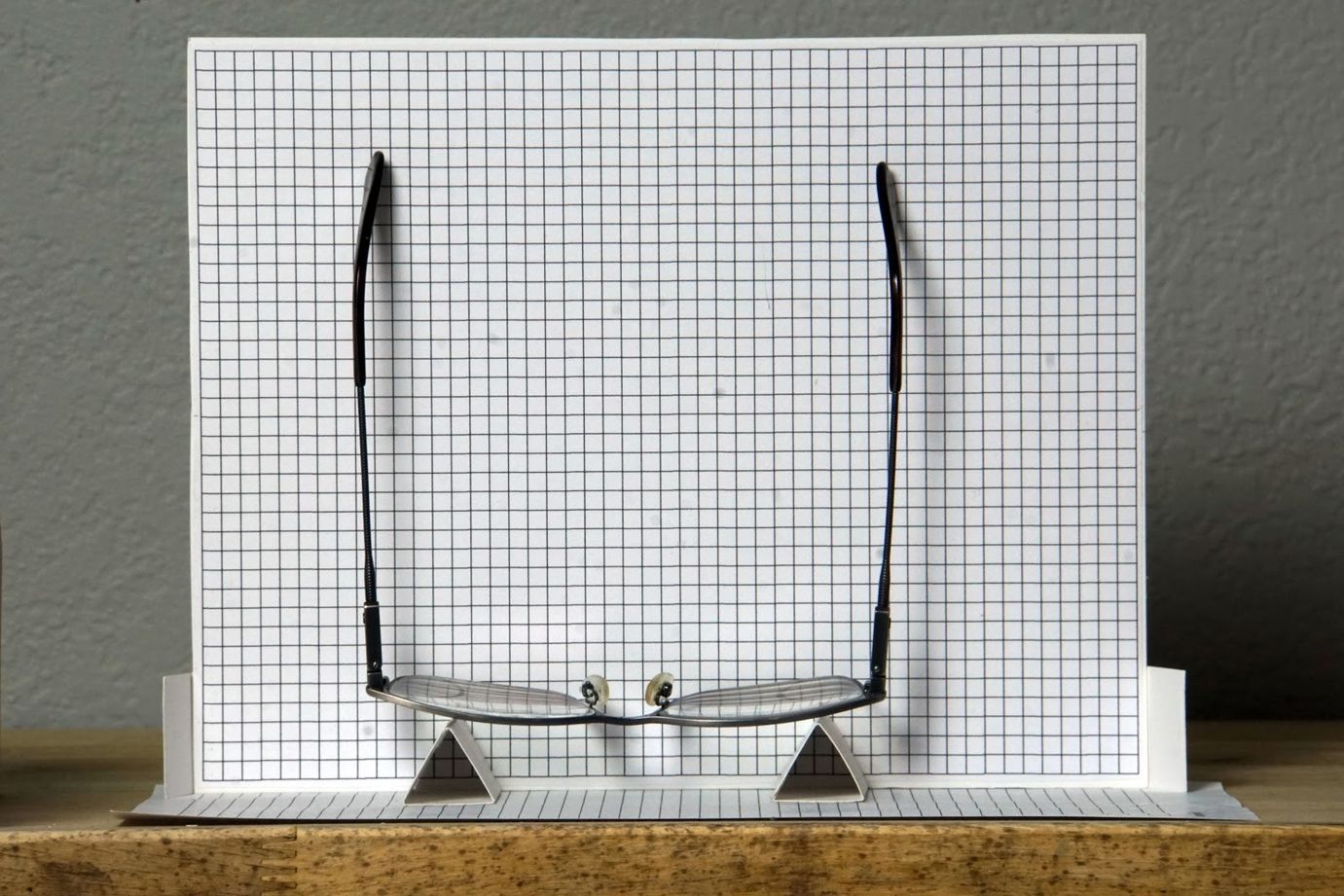

Les images suivantes sont des exemples de photos prises en suivant les instructions de cette section. Elles montrent également l’utilisation du papier millimétré.

27fcdd4a-16c4-4d02-a089-471dcf420882

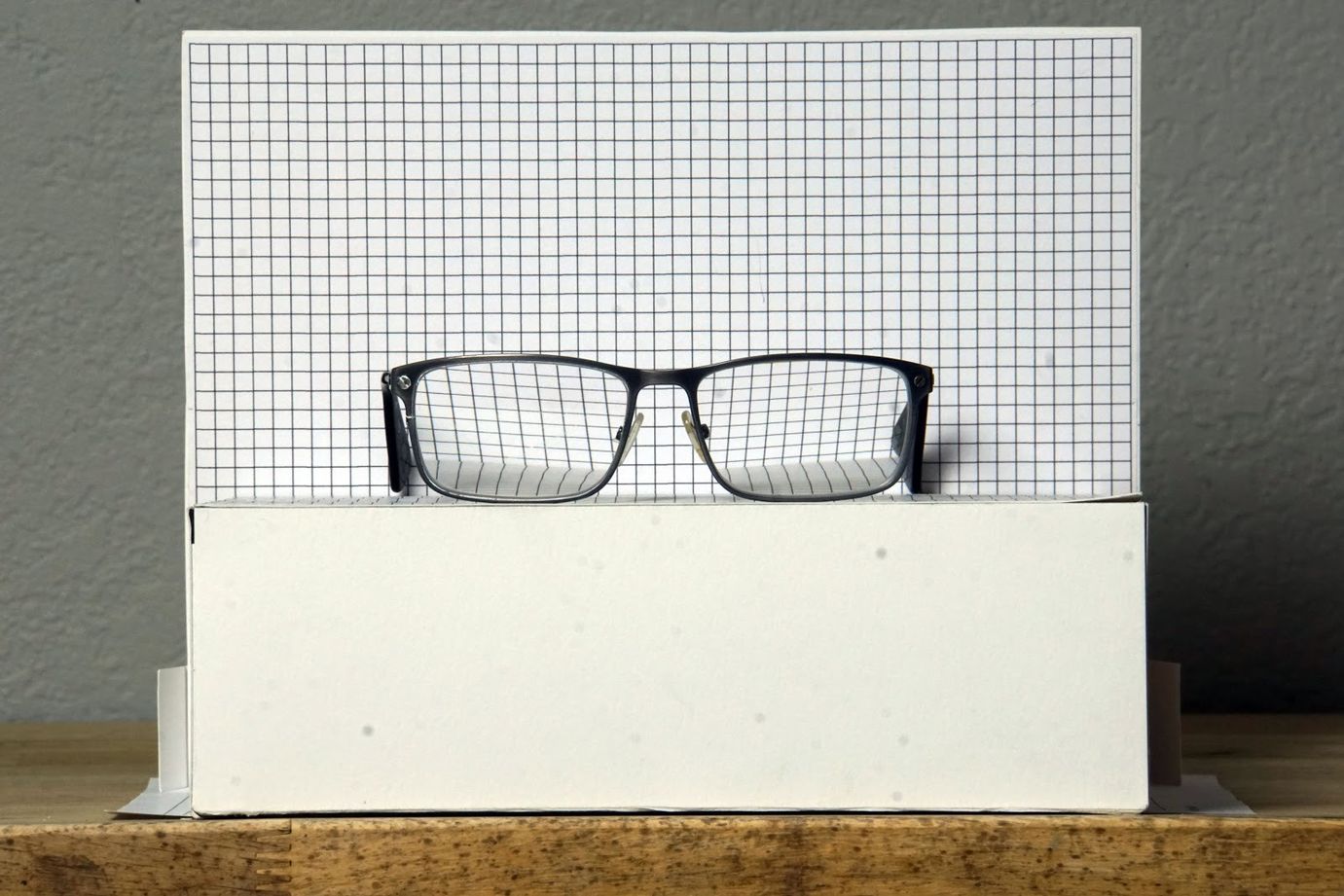

4b25cdf5-ad1f-4a0d-93ca-add7552dcd0d

Informations d’échelle

Une mesure au pied à coulisse de la largeur de la monture est nécessaire pour adapter le modèle 3D aux dimensions réelles. Idéalement, cette mesure doit être effectuée au niveau de la charnière des branches. Une photo supplémentaire montrant l’endroit exact où la mesure est prise est requise pour garantir une mise à l’échelle précise.

Processus de mesure

  • Identifier l’endroit où la face avant de la monture rejoint les branches.

  • Mesurer la largeur de la face avant à cet endroit précis.

  • Si les branches chevauchent la face avant, elles doivent être incluses dans la mesure.

  • La mesure doit être prise en haut de la face avant.
